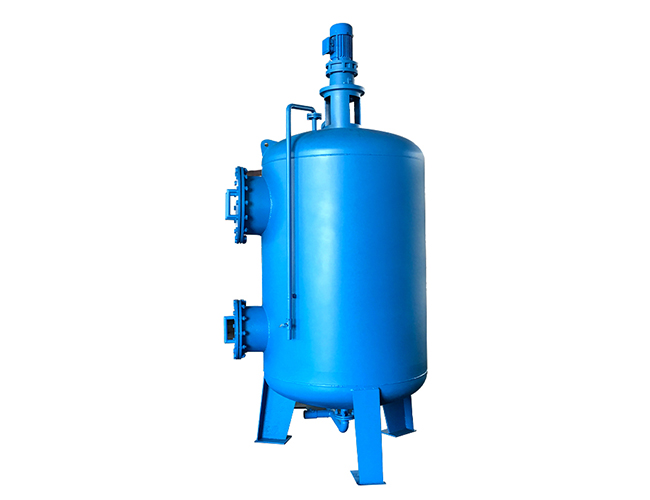

高效纤维球(束)过滤器
发布时间:2017-04-19浏览次数:263

纤维过滤器采用纤维(纤维球、纤维束)为滤料,具有过滤速度快,处理量大,纤维滤料吸附能力强,处理效果好,占在面积少,适用于各行业废水生物处理后的直接过滤,废水回用,深度处理等。
(一)简介:纤维束过滤器是我公司研制开发的一种结构新颖的水过滤装置。可广泛应用于电力、石油、化工、煤炭、冶金、电子、食品、化妆品等行业工业用水处理、锅炉水处理、工业污水深度处理、生活用水、浴池、游泳池等行业的用水处理。
纤维束过滤器经过几年的研究的现场应用表明,该产品具有结构先进、操作简单、运行稳定、出力大、流速快、过滤
精度高、清洗质量好、自耗水低、运行周期长等优点,其截污容量比普通砂滤器高出4倍以上。
设备由固定多孔板、纤维束、活动多孔板、布气装置等组成。活动孔板可上下移动,过滤时使滤料顺水流方向孔隙度由大逐渐变小,纤维密度加大,其过滤过程既有纵向深层过滤,又有横向深层过滤,有效地提高过滤精度。清洗时,使纤维达到疏松状态,同时采用气水合洗的方法,在气泡聚散和水力冲洗过程中,纤维纵向处于不断抖动状态,在下向水力和上升气泡的作用下使滤料再生。
纤维束过滤器经过几年的研究的现场应用表明,该产品具有结构先进、操作简单、运行稳定、出力大、流速快、过滤
精度高、清洗质量好、自耗水低、运行周期长等优点,其截污容量比普通砂滤器高出4倍以上。
设备由固定多孔板、纤维束、活动多孔板、布气装置等组成。活动孔板可上下移动,过滤时使滤料顺水流方向孔隙度由大逐渐变小,纤维密度加大,其过滤过程既有纵向深层过滤,又有横向深层过滤,有效地提高过滤精度。清洗时,使纤维达到疏松状态,同时采用气水合洗的方法,在气泡聚散和水力冲洗过程中,纤维纵向处于不断抖动状态,在下向水力和上升气泡的作用下使滤料再生。

(二)特点
1、过滤精度高,出水水质好:对水体中的悬浮颗粒的去除率最高可达98%,另外对各种大分子有机物、胶体、病毒、细菌等也有一定的去除作用。
2.过滤速度快:由于采用纤维滤料,显著增加了滤床的孔隙率,提高了过滤速度,为普通砂滤器的3~4倍。
3.反冲洗彻底、用水量少:反冲洗时旋翼带动纤维丝束作不充分的旋转,摇摆,相互冲击,从而大大地加速了纤维丝束上附着的悬浮颗粒的分离,提高了滤料的清洗速度。
4.适应介质能力强、隔栅不缠绕:多种纤维滤料的优化组合,具有适应不同介质能力强。
5.滤料表面处理具有疏油性:采用表面处理技术的旋翼式纤维过滤料,具有疏油等多种优良特性。并且运行性好, 不易缠绕, 不易打结及耐反冲洗。
(三)用途
高速自动纤维过滤器广泛用于电力、化工、造纸、冶金、印染、城镇供水等行业的:工业给水系统、生活给水系统、热网回水系统、循环冷却水系统、洗浴水循环处理系统以及水资源的深度处理的预处理、中水回用等。
(四)主要技术性能参数
规格型号性能
|
WE350
|
WE500
|
WE800
|
WE1200
|
WE1600
|
WE2000
|
WE2400
|
WE2800
|
||||
筒体直径DN(mm)
|
350
|
500
|
800
|
1200
|
1600
|
2000
|
2400
|
2800
|
||||
过滤面积(m2)
|
0.096
|
0.196
|
0.5
|
1.1
|
2
|
3.1
|
4.5
|
6.3
|
||||
过滤速度(m/h)
|
高速过滤:20-40m/h
|
|||||||||||
设计滤水量(m3/h)
|
3.8
|
8
|
20
|
45
|
90
|
130
|
200
|
240
|
||||
设备净重(Kg)
|
150
|
200
|
630
|
1350
|
2000
|
3000
|
4600
|
6100
|
||||
运行重量(t)
|
350
|
580
|
2200
|
4800
|
8300
|
14800
|
19000
|
25000
|
||||
设计压力
|
0.4MPa,也可根据客户要求特殊设计
|
|||||||||||
工作温度
|
5~55℃
|
|||||||||||
水头损失
|
一般小于10 mH2O,最大不超过20 mH2O
|
|||||||||||
过滤周期(h)
|
8~24h
|
|||||||||||
清洗参数
|
水冲压力 (MPa)
|
0.1~0.15
|
||||||||||
气冲压力(KPa)
|
35~70
|
|||||||||||
水冲强度(L/m2.s)
|
~60
|
|||||||||||
气冲强度(L/m2.s)
|
6~8
|
|||||||||||
清洗时间(min)
|
15~20
|
|||||||||||
滤前水质
|
悬浮物浓度
|
≤50mg/l
|
出水水质
|
浊度
|
≤5NTU
|
|||||||
悬浮物浓度
|
≤20mg/l
|
浊度
|
≤1NTU
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
注:
1、设计滤水量按滤速40m/h计,由于各地水质差异较大,具体按实际情况选取相应得过滤速度。
2、原水过滤前经过混凝处理。
3、原水为铁、锰含量高得地下水,需进行预处理。
