BYGTF型一体化溶解加药裝置
一、产品介绍：
BYGTF型一体化溶解加药装置是一种将粉状药剂配置成一定浓度的药液，并将其准确投加至加药点的先进的加药系统，主要用于给水系统、循环系统、污泥脱水系统中高分子聚合物溶液的制备与投加
型号示例：
二、工作原理及构造：
蝌蚪中的粉状药剂经定量供料装置送入混合器中，与水进行完全混合后进入溶液箱中，混合液经多次搅拌后混匀成规定投加浓度的溶液，最后进入贮液室内，经计量泵投加至加药点。
主要组成部分：料斗、振动系统、干粉定量投料器、进水系统、搅拌机、支架、溶液箱、扶梯及计量泵等组成。
特点：
- 集自动配料、溶解、投加于一体，全自动运行，连续制备与投加。
- 定量投药装置计量准确，采用无级变速器驱动，可方便调整供料量，配制药剂浓度范围大。
- 具有液位控制、物料检测、振动辅助下料等功能，自动化程度很高。
技术性能参数表：
|
項目╲型号
|
GTF1000
|
GTF1500
|
GTF2000
|
GTF2500
|
GTF3000
|
|
|
制备能力（L/h）
|
熟化时间一小时
|
1000
|
1500
|
2000
|
2500
|
3000
|
|
整机功率（kW）
|
2.2(3.4*)
|
2.8(4.0*)
|
3（4.2*）
|
3.3（4.5*）
|
3.7（4.9*）
|
|
|
PAM干粉投加量（kg/h）
|
2~10 3~15 3.5~20
|
|||||
|
进水量（×1000L/h）
|
0.5~1.5
|
1~2
|
1.5~2.5
|
3~3
|
2.5~3.5
|
|
|
外形尺寸（mm）
|
L
|
2000
|
2500
|
2500
|
3000
|
3000
|
|
B
|
900
|
1000
|
1200
|
1200
|
1500
|
|
|
H1
|
850
|
850
|
1000
|
1000
|
1000
|
|
|
H
|
2700
|
3000
|
||||
|
B1
|
250
|
300
|
400
|
400
|
500
|
|
|
D
|
25
|
25
|
25
|
25
|
25
|
|
|
D1
|
20
|
20
|
25
|
25
|
25
|
|
注：投加的药剂为有机高分子聚合物，配制浓度2-5%。，熟化时间一般为1-2h，整机功率不包括计量泵功率。*为配带真空上料功能（GTFz型）的功率。

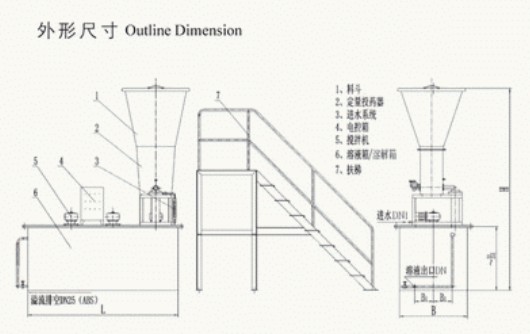

外形尺寸表
|
型号
|
E
|
F
|
φ
|
|
GTF1000
|
2050
|
950
|
DN25
|
|
GTF1500
|
2550
|
1050
|
DN25
|
|
GTF2000
|
2550
|
1250
|
DN25
|
|
GTF2500
|
3050
|
1250
|
DN32
|
|
GTF3000
|
3050
|
1550
|
DN32
|

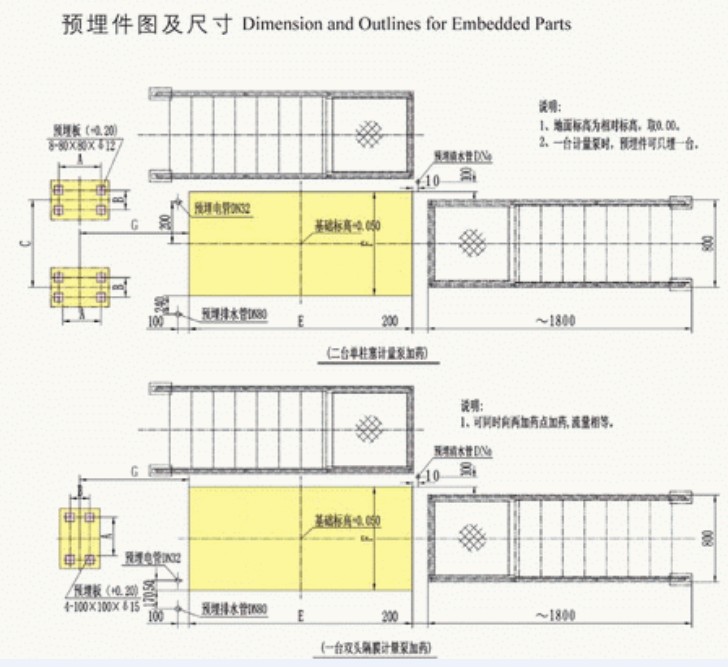

计量泵预埋件尺寸图：
|
尺寸（mm）╲项目
|
单柱塞计量泵流量范围（L/h）
|
双头隔膜计量泵流量范围（L/h）
|
|
|
200~1000
|
1000~2500
|
1000~3000
|
|
|
A
|
350
|
520
|
520
|
|
B
|
180
|
260
|
450
|
|
C
|
≥800
|
≥1000
|
╱
|
|
D
|
≥650
|
≥860
|
≥700
|
订货说明：
- 注明配制药剂名称、浓度范围。
- 注明计量泵类别、最大流量及数量。
- 若需变频调速计量泵、请注明。
