全桥式周边传动吸泥机|周边传动虹吸泥机

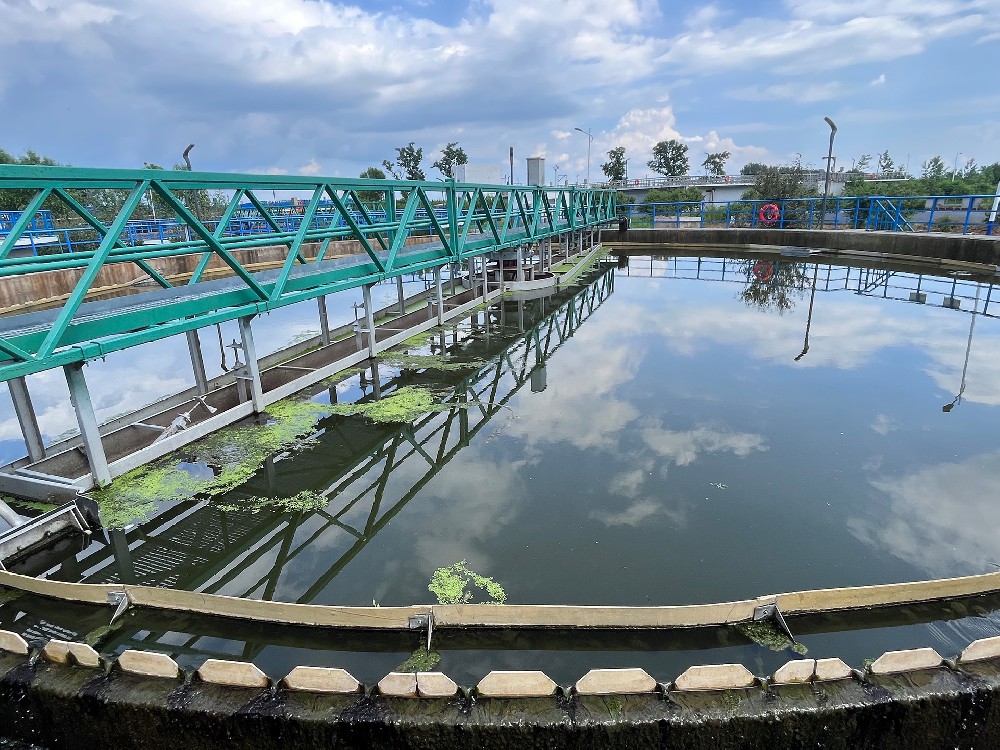

全桥式周边传动吸泥机

一、用途

全桥式周边传动吸泥机用于污水处理厂圆形二次沉淀池,将沉淀在池底上的污泥刮集至一组沿半径方向布置的吸泥管管口,再通过中心排泥管排出,以便污泥回流或浓缩脱水,并将池面浮渣刮集,通过浮渣漏斗排出池外。

二、特点

1、  结构简单、重量轻。由于采用桁架结构,特别是半桥式吸泥机,只有一套驱动机构,直径40m以内吸泥机,工作桥兼作输泥槽,同全桥式吸泥机相比,重量大大下降。

2、  维护简单方便,运行费用低。由于采用虹惜管将集泥槽的污泥排至中心排泥管,没有动密封,避免上清液断流。

3、  新型的排泥量调节阀运行可靠,使用方便,保证排泥浓度。

4、  新型的传动机构采用轴装式,行走轮采用标准实心轮胎,安装方便、结构简单紧凑、效率高、重量轻。

5、  电器元件均采用户外型,安全可靠,可随机控制和控制远程。

三、构造及工作过程

全桥式周边传动吸泥机为虹吸式吸泥机,由工作桥、吸泥管系、集泥槽、虹吸管、抽真空系统、中心泥罐、中心支座、驱动程序、刮渣板、集电器、电控箱等组成。

工作桥由安装在周边的驱动机构带动,绕安装在池中心支墩上的中心制作旋转,沉淀在池底的污泥由集泥板集至各吸泥口,在液位差的作用下,污泥经吸泥口、集泥槽、虹吸管、中心泥罐、排泥管排至池外。每个吸泥管上端设有排泥量调节阀,以调节各吸泥管的流量和浓度。液面上的浮渣在浮渣刮板和周边挡渣形成的渐浓区域内集中,由浮渣刮提耙到集渣斗排出池外。

四、主要技术参数



      参数
型号
池径 D/m 标准池径 /m 池深 H/m
周边线速度
/m.min-1
驱动功率
/kw
QZX20~28 20~28 20
3.0~3.5

2.0 0.34*2
25
QZX30~40

30~40
30 3.0~3.5 2.0 0.55*2
35
40
QZX45~55

45~55
45 3.0~3.5 2.0 0.75*2
50
55
